Detalhes do produto:
|
| Matéria-prima: | FR-4 | Espessura de cobre: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Espessura da placa: | 2mm | Tamanho mínimo do furo: | 0.1mm |
| Linha largura mínima: | 0.065mm | Entrelinha mínimo: | 0.065mm |
| Revestimento de superfície: | HASL | Nome do produto: | Sistemas de gestão da bateria |
| Aplicação: | blocos da bateria | Uso: | Baterias de lítio |
| Número de camadas: | 3 camadas | Uma comunicação: | Não |

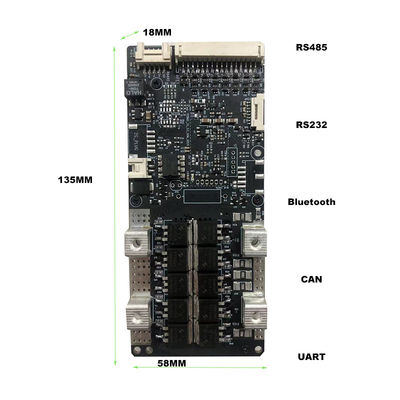

| Tamanho: | 135MM*58MM*18MM | Peso: | 0.185KG |
| Função: | função de equilíbrio | Cor: | Prata |
| Material: | Alumimum | Vendendo unidades: | Único artigo |
| Único tamanho do pacote : | 13X8X9 cm | Único peso de efetivação: | 0,300 quilogramas |
| Tipo do pacote: | bloco e caixa de bolha | ||
| Realçar: | bloco BMS da bateria 20S,bloco BMS RS485 da bateria 3S,72V 20S BMS 200A |
||
Bloco BMS RS485 RS232 72V 20S BMS 200A da bateria da bateria BMS Board 3S-20S
Como escolher a placa adequada de BMS?
1. determine seu tipo da bateria (ternary/NCM, lítio iron/LFP, lítio titanate/LTO) e determine-o
O número de cordas e paralelas do bloco da bateria. Escolha de acordo com o número de concatenações.
2. determine se o bloco da bateria está carregado e descarregado no mesmo porto ou em portos diferentes. O carregamento e o descarregamento do mesmo porto são a mesma linha, mas um porto separado é uma linha independente do carregamento e de descarregamento.
3. determine o valor atual exigido pela placa da proteção: I=P/U. isto é, atual = poder/tensão. Recorde que este é somente um valor teórico. De fato. Nós usamos este valor teórico como uma referência. Tomando em consideração a carga, subida e apenas começando o ambiente, os veículos elétricos geralmente de duas rodas escolhem mais de 2 vezes o valor teórico. Os veículos elétricos de três rodas escolhem mais de 3 vezes este valor teórico. Os veículos de baixa velocidade de quatro rodas têm geralmente aproximadamente 3,5 vezes. Para inversores e produtos do armazenamento de energia, 1,2 vezes são bastante. Ou refira o limite atual do controlador do veículo elétrico. assegure. O valor atual da placa do protetor deve ser maior do que o valor de limite atual do controle.
Smart BMS Battery Parameter:
|
|
Índice
|
Especificação
|
Unidade
|
Observação
|
|
Descarga
|
Corrente de descarga contínua
|
80
|
|
|
|
Corrente de descarga positiva
|
240±20
|
|
|
|
|
Carga
|
Tensão de interrupção da carga |
54,6
|
V
|
|
|
Corrente de carga máxima
|
30 (MAX)
|
|
|
|
|
Sobre a proteção da carga
|
Tensão da detecção da sobrecarga
|
4.25±0.05
|
V
|
|
|
Sobrecarregue o tempo de atraso da detecção
|
600±300
|
MS
|
|
|
|
Sobrecarregue a tensão da liberação
|
4.15±0.05
|
V
|
|
|
|
Equilíbrio Portection
|
Tensão da detecção do equilíbrio
|
4,18
|
V
|
|
|
Tensão da detecção da liberação do equilíbrio
|
4,18
|
V
|
|
|
|
Equilíbrio atual
|
35±5
|
miliampère
|
|
|
|
Overdischarge Portection
|
Tensão da detecção de Overdischarge
|
2.7±0.05
|
V
|
|
|
Tempo de atraso da detecção de Overdischarge
|
600±300
|
MS
|
|
|
|
Tensão da liberação de Overdischarge
|
3.0±0.05
|
V
|
|
|
|
Sobrecarga Portection
|
Tensão da detecção da sobrecarga
|
100
|
milivolt
|
|
|
Corrente da proteção da sobrecarga
|
135±20
|
|
|
|
|
Tempo de atraso da detecção da sobrecarga
|
600±300
|
MS
|
pode ajustar-se conforme seu pedido
|
|
|
Condição da liberação
|
Carga curto cortada
|
|
|
|
|
Proteção curto
|
Condição da detecção
|
Para fora ciclos curtos da carga
|
|
|
|
Tempo de atraso da detecção
|
300±100
|
nós
|
|
|
|
Condição da liberação
|
Corte a carga
|
|
|
|
|
Temp. proteção
|
Sobre o temp da proteção da carga.
|
-20~50
|
℃
|
pode ajustar-se conforme seu pedido
|
|
Sobre o temp da proteção de Disharge.
|
-20~70
|
|
|
|
|
Resistência interior
|
Laço principal para eletrificar a resistência
|
≤10
|
mΩ
|
|
|
Consumo atual
|
A corrente consome na operação normal
|
≤100
|
A
|
|
|
|
Corrente do sono (sobre a descarga)
|
≤20
|
A
|
|
|
Temp de trabalho.
|
Temp. escala
|
-20/80
|
℃
|
|
