Detalhes do produto:
|
| palavras-chaves: | Bateria BMS Board | Matéria-prima: | FR-4 |
|---|---|---|---|
| Espessura de cobre: | 1/2OZ 1OZ 2OZ 3OZ | Espessura da placa: | 2mm |
| Tamanho mínimo do furo: | 0.1mm | Linha largura mínima: | 0.065mm |
| Entrelinha mínimo: | 0.065mm | Revestimento de superfície: | HASL |
| Nome do produto: | Sistemas de gestão da bateria | Aplicação: | blocos da bateria |
| Uso: | Baterias de lítio | Número de camadas: | 1-2-4-6 camadas |
| Uma comunicação: | Não | Tamanho: | 125*62*17MM |
| Peso: | 0.185KG | Vendendo unidades: | Único artigo |
| Único tamanho do pacote : | 13X8X9 cm | Único peso de efetivação: | 0,300 quilogramas |
| Tipo do pacote: | bloco e caixa de bolha | Tipo: | PASSIONAL |
| Destacar: | bateria BMS Board de 21S 72V 70A,placa 21S 72V do lítio BMS,Bateria BMS Board With Balance |
||
Bateria BMS Board Common Port do lítio 21S 72V 70A com equilíbrio
Seleção da placa de BMS:
1. Determine seu tipo da bateria (ternary/NCM, lítio iron/LFP, lítio titanate/LTO) e determine o número de cordas e a paralela ao bloco da bateria. Escolha de acordo com o número de série.

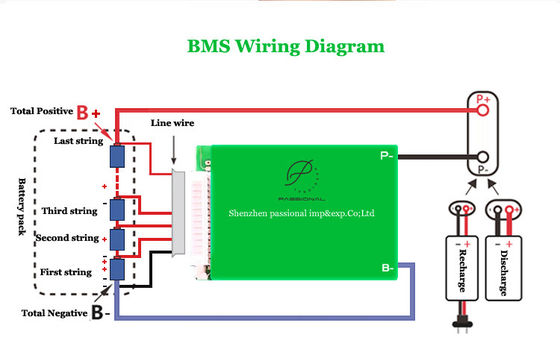

2. Determine se o bloco da bateria está carregado e descarregado no mesmo porto ou em portos diferentes. O mesmo porto é o mesmo fio para carregar e descarregar-se, mas os portos separados um para o circuito independente do pensamento da carga e da descarga.
3. Determine o valor atual exigido pela placa da proteção: I=P/U. Isso é atual = poder/tensão. Recorde, isto é somente um valor teórico. De fato. Nós usamos este valor teórico como uma referência. Considerando a carga, subida e apenas começando o ambiente, há geralmente mais escolhas para veículos elétricos de duas rodas mais de duas vezes o valor teórico. Os veículos elétricos de três rodas escolhem mais de 3 vezes este valor teórico. quatro veículos de baixa velocidade das rodas têm geralmente aproximadamente 3,5 vezes. Para inversores e produtos do armazenamento de energia, 1,2 vezes são bastante. Ou refira o limite atual do controlador do veículo elétrico. assegure. O valor atual do protetor deve ser maior do que o valor de limite atual do controle.
Bateria BMS Board Parameter:
|
Sobre a proteção da carga
|
Tensão do equilíbrio
|
||
|
Tensão da detecção da sobrecarga
|
4.25±0.05V | Tensão da detecção do equilíbrio | 4.18V |
|
Sobrecarregue o tempo de atraso da detecção
|
1s | Tensão da detecção da liberação do equilíbrio | 4.18V |
| Sobrecarregue a tensão da liberação | 4.154±0.05V | Equilíbrio atual | 30±5mA |
|
Proteção da Sobre-descarga
|
Proteção da sobrecarga | ||
|
tensão da detecção da Sobre-descarga
|
2.7±0.01V
|
Corrente da proteção da sobrecarga | - |
| tempo de atraso da detecção da Sobre-descarga |
IMS
|
Tempo de atraso da detecção da sobrecarga | 1s |
| tensão da liberação da Sobre-descarga |
3.0±0.1V
|
Condição da liberação
|
Carga curto cortada |
| Proteção curto do ciclo | Temp. Proteção | ||
| Condição da detecção | Para fora ciclos curtos da carga | Temp da proteção da carga. | -5-50°C |
| Tempo de atraso da detecção | 300±30 | Temp da proteção da descarga. | -20-70°C |
| Condição da liberação | Corte a carga | Sensor térmico de NTC | |
|
Auto-consumo
|
Temp de trabalho.
|
||
| Consumo atual na operação normal | <100ua> | Temperatura. escala | -40/80℃ |
| Sono atual (sobre-descarga) | ≤20uA | ||
| Especificação | MOS Withstand Voltage | Modelo | Size/mm | Weight/g |
| Porto comum de NCM 21S72V30A com equilíbrio | 100V | 25A | 125*62*12 | 1800g |
| Porto comum de NCM 21S72V35A com equilíbrio | 100V | 25A | 125*62*12 | 185g |
| Porto comum de NCM 21S72V45A com equilíbrio | 100V | 25A | 125*62*17 |
190g
|
| Porto comum de NCM 21S72V50A com equilíbrio |
100V
|
25A | 125*62*17 | 195g |
| Porto comum de NCM 21S72V60A com equilíbrio | 100V | 25A | 125*62*17 | 200g |
| Porto comum de NCM 21S72V70A com equilíbrio | 100V | 25A | 125*62*17 | 210g |
| Porto comum de NCM 21S72V100A com equilíbrio | 100V | 25B | 176*68*17 | 380g |
| Porto comum de NCM 21S72V120A com equilíbrio | 100V | 25B | 176*68*17 |
390g
|
| Porto comum de NCM 21S72V140A com equilíbrio | 100V | 25B | 176*68*17 | 410g |
| Porto comum de NCM 21S72V200A com equilíbrio | 100V | 25B | 176*68*17 | 430g |
Bateria BMS Board Factory Introduction:
A importação de Shenzhen Paisheng & a exportação Co., Ltd. especializam-se na produção de baterias do vário lítio-íon 3.7V e 3.2V, de carregadores, de bateria BMS e de blocos da bateria, etc. Os produtos são amplamente utilizados em produtos digitais, laptop, produtos elétricos e eletrônicos, equipamento de iluminação, brinquedos, aparelhos eletrodomésticos e equipamento de emergência. Nós temos mais de 10 anos de experiência da fabricação da bateria, nós podemos montar baterias e baterias de acordo com seus projeto e exigências.
